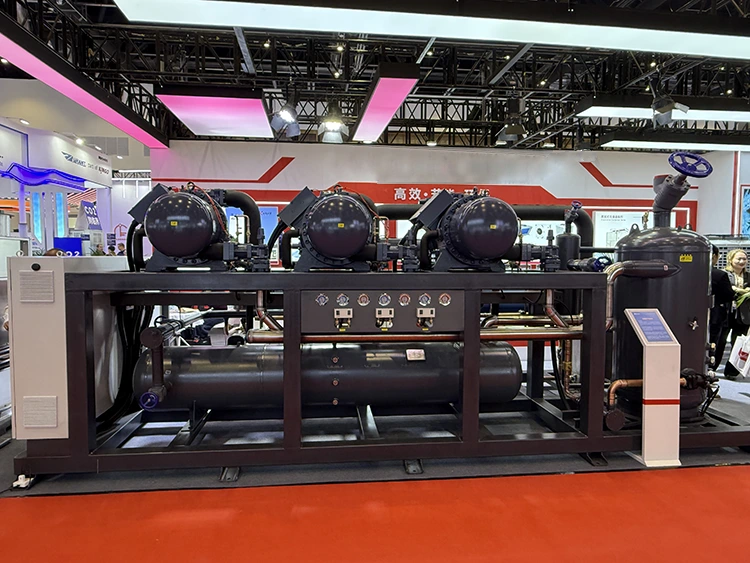

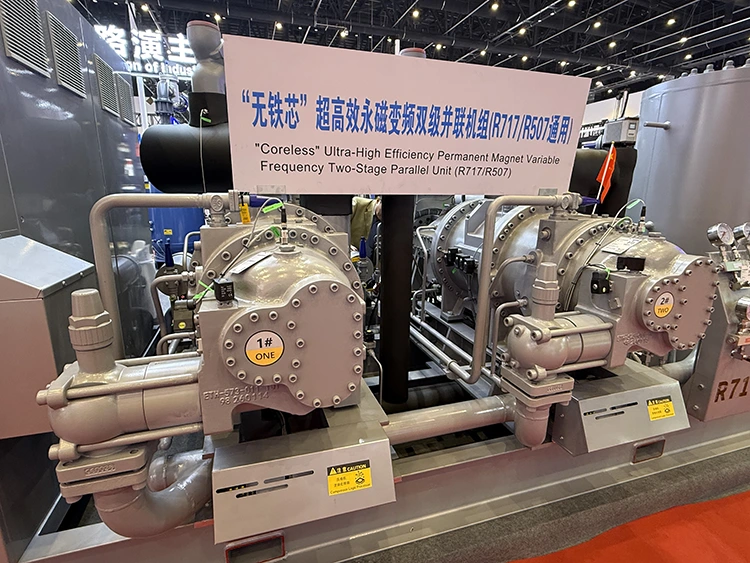

Lynxcool は、安定した低温動作が必要な産業用および商業用冷凍システム向けの半密閉 2 段スクリュー冷凍コンプレッサー ユニットを製造しています。このユニットは、半密閉スクリュー圧縮技術と 2 段階圧縮および統合エコノマイザーを組み合わせて、冷凍効率を向上させ、低い蒸発温度下でも信頼性の高い性能を維持します。

冷蔵倉庫、食品加工、魚介類の冷凍、医薬品倉庫、産業プロセスの冷却用に設計されたこの工場で組み立てられた冷凍ユニットは、-50°C までの蒸発温度で動作します。半密閉構造により外部シャフトシールが不要になり、冷媒漏れのリスクが軽減され、日常のメンテナンスが簡素化されます。

スキッドマウントアセンブリ、PLC ベースの制御、および柔軟な容量調整を備えたこのユニットは、迅速な設置、自動操作、およびさまざまな冷凍要件に合わせたシステム拡張をサポートします。

製品範囲

半密閉二段スクリュー冷凍圧縮機ユニットの動作原理

半密閉型 2 段スクリュー冷凍コンプレッサー ユニットは、2 つのスクリュー圧縮ステージを通じて冷媒を圧縮することで動作し、低温動作条件下で効率的な冷却を実現します。冷凍サイクルは、低圧冷媒蒸気が最初の圧縮段階に入るときに始まり、ツイン スクリュー ローターが冷媒を中間圧力レベルまで圧縮します。

中間圧縮後、冷媒は内蔵エコノマイザー システムを通過し、そこで追加の冷媒注入により冷媒の流れが改善され、冷却効率が向上します。第 2 圧縮段階では、高圧ガスが熱除去のために凝縮器に入る前に、冷媒圧力がさらに上昇します。

動作中、半密閉モーターは吸引冷媒ガスによって冷却され、安定したモーター温度を維持し、追加の冷却コンポーネントの必要性を減らします。 PLC 制御システムは動作パラメータを継続的に監視し、冷凍需要に応じてコンプレッサーの容量を調整することで、安定した温度制御と効率的なエネルギー使用を保証します。

従来の 1 段スクリュー コンプレッサーと比較して、2 段圧縮プロセスにより吐出温度が低下し、高圧縮比での性能が向上し、-50°C までの蒸発温度を必要とする用途でも信頼性の高い動作が可能になります。

主な特長

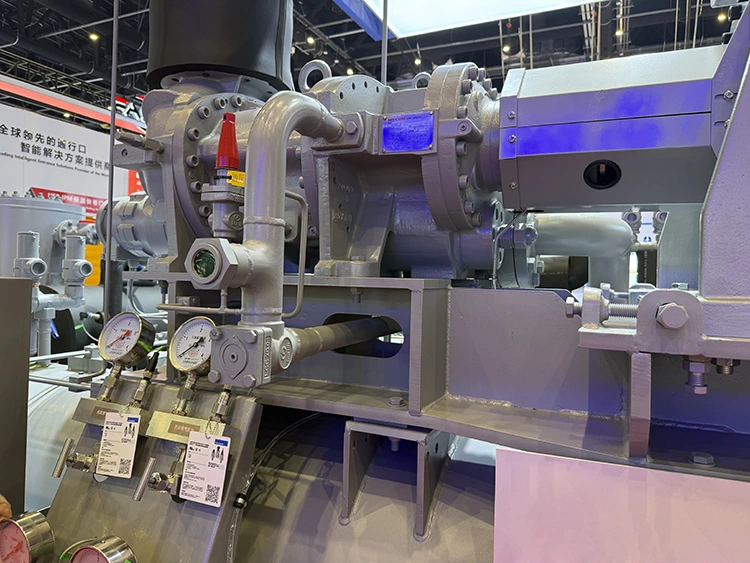

半密閉型スクリューコンプレッサーの構造

半密閉設計はモーターとコンプレッサーを密閉ハウジングに統合し、開放型コンプレッサーで一般的に使用される外部シャフトシールを取り除きます。この構造により、潜在的な冷媒漏れ箇所が減り、内部コンポーネントが外部汚染から保護されます。

運転中のモータは吸入冷媒ガスにより冷却されるため、モータ冷却装置を追加することなく安定した性能が得られます。 IP54 保護と組み合わせたコンプレッサー ユニットは、産業用冷凍環境での連続運転に適しています。

二段階圧縮技術

2段圧縮方式により、全圧力比を2段階に分けて圧縮することで、各段の仕事量を軽減し、低温時の作動安定性を向上させました。

この設計により、吐出温度が低下し、コンプレッサーコンポーネントへの熱ストレスが軽減され、蒸発温度が -50°C に達しても効率的な動作が維持されます。これは、単段システムでは効率が低下する可能性がある急速冷凍、水産加工、低温保管用途に特に適しています。

エコノマイザーシステム内蔵

統合されたエコノマイザは、圧縮プロセスに中間圧冷媒を注入することで冷凍サイクルの性能を向上させます。これにより、冷媒循環が増加し、低温動作条件下での冷却能力が向上します。

エコノマイザ技術を持たない従来のシステムと比較して、このユニットはエネルギー効率が向上し、重負荷運転時のパフォーマンスがより安定し、長期的な運用コストの削減に役立ちます。

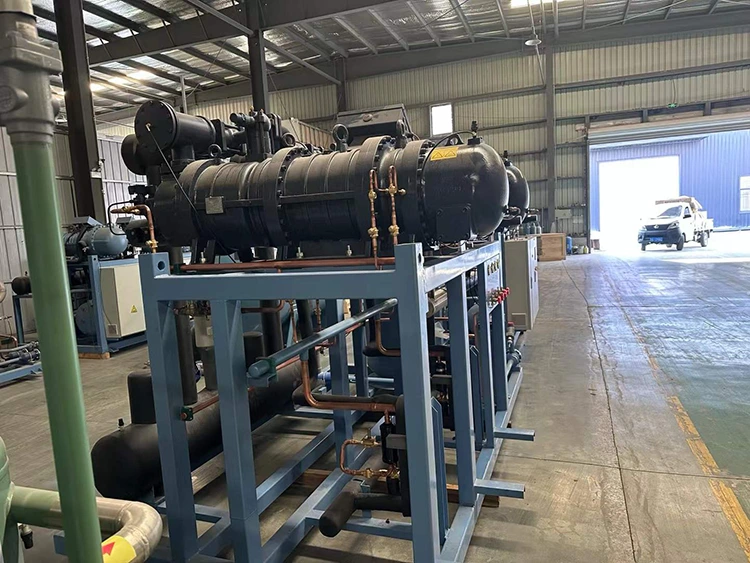

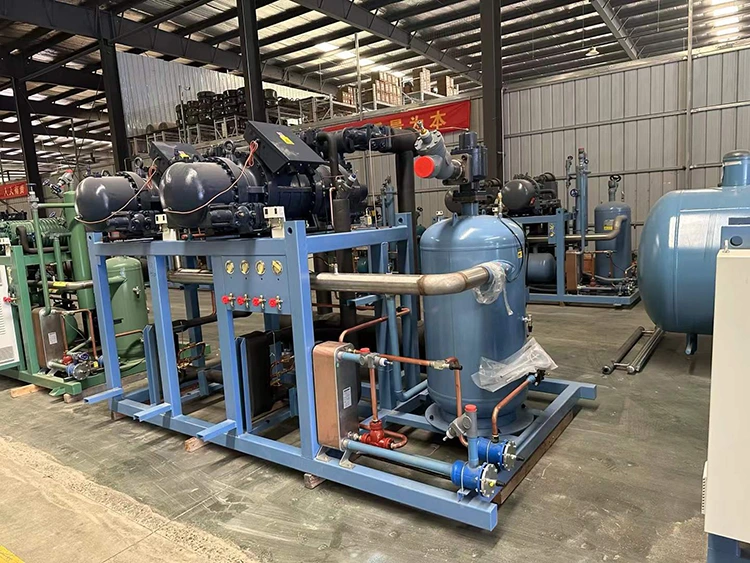

工場で組み立てられたスキッドデザイン

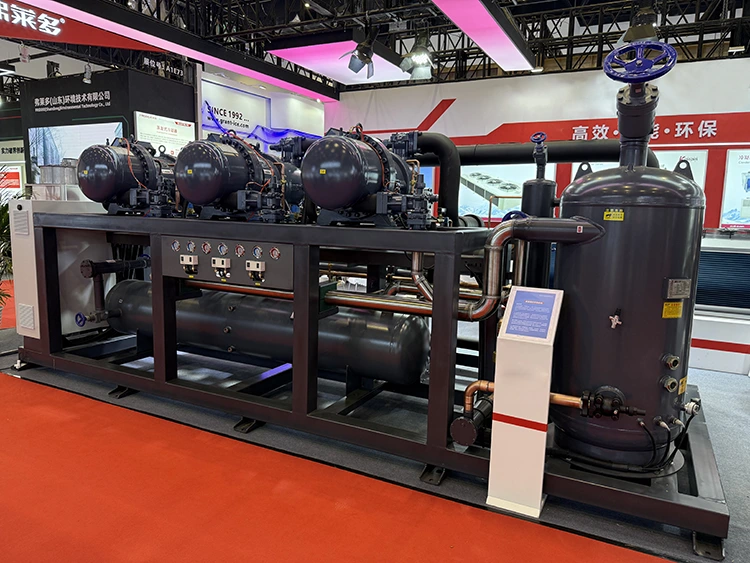

スクリューコンプレッサー、オイルセパレーター、配管システム、バルブ、制御キャビネットを含むすべての主要コンポーネントは、出荷前に単一のスキッドに組み立てられます。

一体構造により現場での設置作業が軽減され、試運転時間の短縮に貢献します。また、設置面積がコンパクトなため、設置スペースが限られている冷蔵室や、機器の交換が必要な改造プロジェクトにも適しています。

インテリジェントPLC制御システム

コンプレッサーユニットには、PLCベースの自動制御とタッチスクリーン操作インターフェイスが装備されており、システム管理が便利です。

制御システムは、圧力、温度、コンプレッサーの状態、安全アラームなどの動作パラメータを監視します。標準通信プロトコルを介した自動容量調整、リモート通信、冷凍管理システムとの統合をサポートします。

柔軟な冷媒互換性

このユニットは、さまざまな地域要件や冷凍システム設計を満たすために複数の冷媒をサポートしています。利用可能な冷媒には R134a、R404A、R507A、および R449A が含まれており、特定のプロジェクト要件に合わせてカスタマイズされた構成が利用可能です。

この柔軟性により、コンプレッサー ユニットをさまざまな商用および産業用冷凍環境に適用できます。

技術的パラメータ

半密閉二段スクリュー冷凍圧縮機ユニットの詳細は次のとおりです。

パラメータ	仕様
コンプレッサーの種類	半密閉型ツインスクリューコンプレッサー
圧縮方法	エコノマイザー噴射による二段圧縮
冷却能力	30kW～800kW
蒸発温度	-20℃～-50℃
凝縮温度	+30℃～+45℃
容量規制	25%～100%の無段階調整
冷媒	R134a / R404A / R507A / R449A
モーターの冷却	吸入ガス冷却
モーター電圧	380V / 三相 / 50Hz
オプションの電圧	460V/60Hz
保護レベル	IP54
制御システム	PLC + タッチスクリーン HMI
COP範囲	2.0～2.8
騒音レベル	1 メートルで ≤78 dB(A)

アプリケーション

冷蔵保存と食品加工

冷蔵室、物流倉庫、食鳥加工、食肉生産、水産冷凍施設などで安定した冷却性能を発揮するコンプレッサーユニットです。その低温動作能力は、連続生産中に一貫した冷凍条件を維持するのに役立ちます。

医薬品の冷蔵

医薬品保管製品や温度に敏感な製品に対して、このユニットは自動監視機能を備えた信頼性の高い冷却制御を提供し、安定した動作条件を維持し、温度変動を軽減します。

産業用プロセス冷却

このシステムは、化学処理、エレクトロニクス製造、繊維生産、および継続的な温度制御と信頼性の高い冷却性能を必要とするその他のプロセスを含む産業用途に適しています。

エネルギー効率と運用上の利点

2段圧縮構造により、各圧縮段の圧力負荷を軽減し、高圧縮比条件での効率を向上させます。吐出温度の低下により、熱ストレスが軽減され、コンプレッサーの耐用年数が向上します。

内蔵エコノマイザは冷媒循環を改善することで冷凍サイクル効率を高め、半密閉構造により従来の開放型コンプレッサー設計と比較して漏れのリスクを軽減します。

効率的な圧縮技術、自動制御、スキッドマウント統合の組み合わせにより、お客様はエネルギー消費を削減し、長期的な運用管理を簡素化できます。

設置とメンテナンス

インストール要件

工場で組み立てられたスキッド構造により、現場での設置要件が軽減されます。ユニットの設置後、お客様は主に冷媒配管の接続、電気配線、および制御システムの試運転を完了する必要があります。

コンパクトな設計により、新設の冷凍設備はもちろん、設備更新や容量増設が必要な既存システムにも柔軟に設置できます。

メンテナンス要件

半密閉構造により、外部シャフトシールが不要になり、密閉されたハウジング内の内部コンポーネントが保護されるため、日常的なメンテナンスの必要性が軽減されます。

日常メンテナンスには主に、冷媒充填量、オイルレベル、動作圧力、温度パラメータ、PLC アラーム記録のチェックが含まれます。標準化されたコンポーネントにより、スペアパーツの交換も簡素化され、ダウンタイムも削減されます。

Lynxcool を選ぶ理由

産業用冷凍機の製造経験

Lynxcool は、コールド チェーン、食品加工、産業用冷却用途向けの冷凍装置を専門としています。同社は、さまざまな温度要件、冷却能力、動作環境に基づいてコンプレッサーユニットを開発しています。

納品前のエンジニアリングサポート

Lynxcool は、顧客が適切なソリューションを選択できるよう、冷凍システムの選択、冷却能力の計算、機器構成、設置図、操作の推奨事項などの技術サポートを提供します。

工場での組み立てとテスト

各コンプレッサーユニットは出荷前に組み立てられ、検査されます。テスト手順には、コンプレッサーの動作チェック、制御システムの検証、安全保護テスト、および動作パラメータの確認が含まれます。

カスタマイズされた冷凍ソリューション

Lynxcool は、特定のプロジェクト要件に応じたコンプレッサー容量、冷媒構成、制御システム、機器レイアウトのカスタマイズをサポートします。

グローバルサービスサポート

海外の顧客が冷凍システムの安定した稼働を維持できるよう、技術コンサルティング、スペアパーツのサポート、リモート トラブルシューティング サービスを利用できます。

よくある質問

半密閉二段スクリュー冷凍圧縮機ユニットとは？

半密閉型二段スクリュー冷凍コンプレッサーユニットは、密閉型スクリューコンプレッサー構造と二段圧縮技術を組み合わせたものです。低い蒸発温度と高い圧縮比下での安定した動作を必要とする冷凍システム向けに設計されています。

2 段階圧縮の利点は何ですか?

二段圧縮により各圧縮段で扱う圧力比が低下し、吐出温度が下がり、低温運転時の効率が向上します。冷凍システムや冷蔵倉庫などの用途に適しています。

このコンプレッサーユニットはどのような温度範囲を達成できますか?

このユニットは、冷媒の選択、システム構成、および動作条件に応じて、-20°C ～ -50°C の蒸発温度で動作できます。

どのような冷媒が使用可能ですか?

標準冷媒オプションには、R134a、R404A、R507A、および R449A が含まれます。プロジェクトの要件に応じて、カスタマイズされた冷媒構成を提供できます。

この冷凍ユニットはどのような業界で使用されていますか?

食品加工、魚介類の冷凍、冷蔵倉庫、医薬品の冷凍、化学薬品の冷却、工業プロセスの冷却などに広く使用されています。

複雑な設置が必要ですか?

スキッドマウント設計により、出荷前に主要コンポーネントが統合されるため、現場での配管作業が軽減され、設置と試運転が簡素化されます。

半密閉設計によりメンテナンスはどのように軽減されるのでしょうか?

密閉構造により外部軸シールが不要となり、冷媒漏れのリスクが軽減され、長期運転時のメンテナンス頻度の低減に貢献します。

冷却能力は調整できますか？

はい。このユニットは 25% ～ 100% の無段階容量調整をサポートしており、冷却出力をさまざまな負荷要件に適合させることができます。
