半密閉型一段スクリュー冷凍圧縮機ユニット

Lynxcool は、安定した動作、高効率、柔軟な容量制御を必要とする産業用冷凍システム向けに設計された半密閉型単段スクリュー冷凍コンプレッサーユニットを製造しています。このユニットは、自社開発の 5/6 非対称ロータープロファイル、統合されたモーター保護、効率的なオイル管理、およびインテリジェントな監視機能を組み合わせて、冷蔵倉庫、食品加工、工業用プロセス冷却、ヒートポンプシステム、および商用 HVAC アプリケーションに信頼性の高い冷却性能を提供します。

お問い合わせを送信

製品説明

この半密閉単段スクリュー冷凍コンプレッサーユニットは、モーターとスクリュー機構を単一の密閉ハウジング内に統合した半密閉設計を特徴としています。これにより、冷媒漏れのリスクが軽減され、システムの信頼性が向上します。コンパクトな設計により、設置とメンテナンスが簡素化され、スペースの制約、エネルギー消費、長期的な動作安定性に関する厳しい要件がある冷凍システムに特に適しています。

仕様

パラメータ	仕様
製品タイプ	半密閉型一段スクリュー冷凍圧縮機ユニット
冷媒	R717 アンモニア / R22 / R404A / R507A / R744 / R290 / R1270
冷却温度範囲	-55℃～+20℃
容量範囲	中型および大型の産業用冷凍システムに利用可能
頻度	50Hz / 60Hz
モーター電圧	400V/3/50Hz～460V/3/60Hz
容量制御	ステップ制御と可変容量調整
アプリケーション	冷蔵倉庫、食品加工、化学工業、工業用冷却、ヒートポンプ

技術的な特徴と利点

自社開発の5/6非対称ロータープロファイル

半密閉一段スクリュー冷凍コンプレッサーユニットは、Lynxcool 独自の 5/6 ローター設計を採用しており、オスローターとメスローター間の噛み合いプロセスを最適化しています。改良されたローター形状により、内部漏れ、機械振動、圧縮損失が低減され、コンプレッサーが連続運転中に安定した効率を維持できるようになります。

一体型半密閉構造

コンプレッサーはモーターと圧縮室を一体化した設計を採用しています。この構造により、外部接続ポイントが減り、冷媒漏れのリスクが最小限に抑えられ、要求の厳しい産業環境において内部コンポーネントの保護が強化されます。

コンパクトなハウジングにサクションフィルター、遮断バルブ、温度センサー、保護装置などの主要コンポーネントが統合されているため、設置スペースの要件が削減され、システムのレイアウトが簡素化されます。

高効率油分離システム

圧縮機本体内に多段油分離システムを搭載し、油回収効率を向上させています。効率的なオイル管理により、冷凍システムへのオイルの循環が減少し、クリーンな熱交換器と安定した熱伝達性能の維持に役立ちます。

最適化されたオイルリターン設計により、低温・高負荷条件下での長時間運転をサポートします。

高度なモーター保護と監視

内蔵モーター保護モジュールは、次のような動作状態を継続的に監視します。

モーターの過熱
位相損失
相順エラー
異常な動作状態

インテリジェントな制御システムはリアルタイムの動作フィードバックを提供するため、オペレーターはコンプレッサーの状態を監視し、メンテナンス効率を向上させることができます。

マルチベアリングローターサポートシステム

コンプレッサーは精密マルチベアリング構造を採用し、高負荷条件下でのローターの動作をサポートします。最適化されたベアリング配置により、軸方向と半径方向の動きが減少し、動作の安定性が向上し、耐用年数が延長されます。

柔軟な容量規制

このユニットは、さまざまな冷却需要に合わせて調整可能な容量制御をサポートしています。無段階調整システムにより、コンプレッサーが部分負荷条件下でも効率的に動作し、季節的または変動する冷凍負荷時の不必要なエネルギー消費が削減されます。

低温冷凍能力

半密閉型一段スクリュー冷凍コンプレッサーユニットは、蒸発温度が-55℃までの低温および中温用途向けに設計されています。

以下に適しています。

冷凍食品の保管
ブラスト冷凍システム
コールドチェーン倉庫
産業用プロセス冷却

柔軟な設置設計

吸込・吐出遮断弁により、柔軟な設置レイアウトに対応します。調整可能な配管接続設計により、エンジニアは機械室のスペース利用を最適化し、システム統合を簡素化できます。

製品技術仕様

次の表は、Lynxcool の半密閉単段スクリュー冷凍コンプレッサーユニットの技術仕様をまとめたものです。

モデルリンクス				071	081	091	101	110	120	140
吐出量50/60[Hz]			m3/h	270/324	307/368	344/413	380/456	413/496	480/576	560/672
重さ			Kg	510	518	532	538	660	670	680
オイル充填量			dm3	11	11	11	11	17	17	17
オイルヒーター				200W-230V-50/60Hz
エキゾーストスリーブ/チューブ内径/テイクオーバーサイズ			ミリメートル/インチ	54.1/2-1/8インチ	54.1/2-1/8インチ	54.1/2-1/8インチ	67/2-5/8インチ	80/3-1/8インチ	80/3-1/8インチ	80/3-1/8インチ
吸引（シース）の管腔内直径Ø/テイクオーバーサイズ			ミリメートル/インチ	80/3-1/8インチ	80/3-1/8インチ	92.5/3-5/8インチ	92.5/3-5/8インチ	105.5/4-1/8インチ	105.5/4-1/8インチ	105.5/4-1/8インチ
エネルギー管理				134-S: 段階的: 全負荷、75%、50%、最小。 (非段階的: 全負荷...最小、または全負荷...必要に応じて 50%)
モーター保護モジュール				INT69 SNY
潤滑油				SO02 (Vi=2.2 を除く)、S003 (Vi=2.2)
標準モーター¹)				400V/3/50Hz～460V/3/60Hz
134-S-W	始動電流	レレイ	A	138	159	193	254	224	280	280
	始動電流	LRA△	A	422	459	580	770	693	842	842
	最大動作電流	フロリダ州	A	107	111	123	131	156	174	199
134-S/134-5-L	始動電流	レレイ	A	159	193	254	254	318	361	361
	始動電流	LRA△	A	459	580	770	770	953	1095	1095
	最大動作電流	フラル	A	118	132	148	156	182	202	228
134-S-R	始動電流	レイ	A	-	254	254	1	361	403	403
	始動電流	LRA△	A	-	770	770	-	1095	1208	1208
	最大動作電流	フロリダ州	A	-	142	160	1	203	230	263

モデル134-S				160	180	210	220	240	270	300
吐出量50/60[Hz]			m3/h	640/768	720/864	805/966	850/1020	910/1092	1000/1200	1100/1320
重さ			Kg	930	940	950	980	1330	1350	1390
オイル充填量			dm3	23	23	23	23	25	25	25
オイルヒーター				275W-230V-50/60Hz
排気（シース）チューブ内径 O/チューブサイズ			ミリメートル/インチ	80.0/3-1/8インチ	80.0/3-1/8インチ	80.0/3-1/8インチ	80.0/3-1/8インチ	105.5/4-1/8インチ	105.5/4-1/8インチ	105.5/4-1/8インチ
サクション（チューブ）内径・引き継ぎサイズ			ミリメートル/インチ	105.5/4-1/8インチ	105.5/4-1/8インチ	105.5/4-1/8インチ	105.5/4-1/8インチ	134.8/0133	134.8/0133	134.8/0133
エネルギー管理				134-S: 段階的: 全負荷、75%、50%、最小。 (非段階的: 全負荷...最小、または全負荷...必要に応じて 50%)
モーター保護モジュール				INT69 SNY
潤滑油				S002（Vi=2.2を除く）、S003（Vi=2.2）
標準モーター」				400V/3/50Hz～460V/3/60Hz
134-S-W	始動電流	レレイ	A	354	374	453	543	551	703	791
	始動電流	LRA△	A	1064	1155	1333	1645	1667	2109	2390
	最大動作電流	フロリダ州	A	229	254	266	276	330	367	402
134-S/134-5-L	始動電流	レレイ	A	374	453	543	595	703	783	876
	始動電流	LRA△	A	1155	1333	1645	1802	2109	2348	2627
	最大動作電流	フラル	A	260	295	310	335	400	435	490
134-S-R	始動電流	レイ	A	453	543	595	1	783	876	1062
	始動電流	LRA△	A	1333	1645	1802	1	2348	2627	3186
	最大動作電流	フロリダ州	A	299	341	366	-	446	501	569

(より高い冷凍能力要件に合わせて、追加の 160-300 シリーズも利用可能です。)

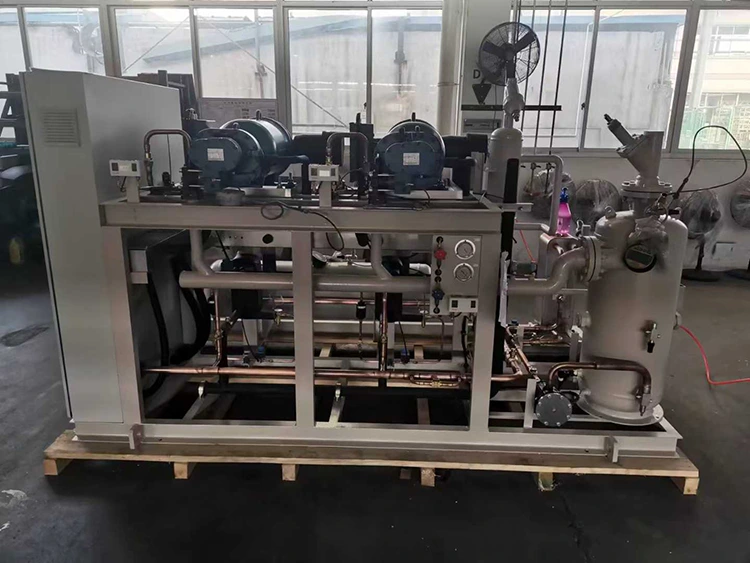

Semi-hermetic Single-Stage Screw Refrigeration Compressor Unit

主な用途

産業用プロセス冷却

コンプレッサーユニットは、化学生産、製造工場、エネルギー多消費施設など、継続的な温度制御が必要な産業プロセスに安定した冷却性能を提供します。

食品加工と冷蔵保存

以下の冷凍システム向けに設計されています。

肉および魚介類の加工
冷凍食品の製造
コールドチェーン物流
大型冷蔵倉庫

このユニットは、長期保管および冷凍用途向けに信頼性の高い低温動作をサポートします。

産業用ヒートポンプシステム

コンプレッサーは、熱回収、プロセス加熱、温水生成のための産業用ヒートポンプシステムに統合できます。

業務用および特殊エアコン

以下を含む大規模 HVAC アプリケーションに適しています。

工業用建物
クリーンルーム
病院
大型商業施設

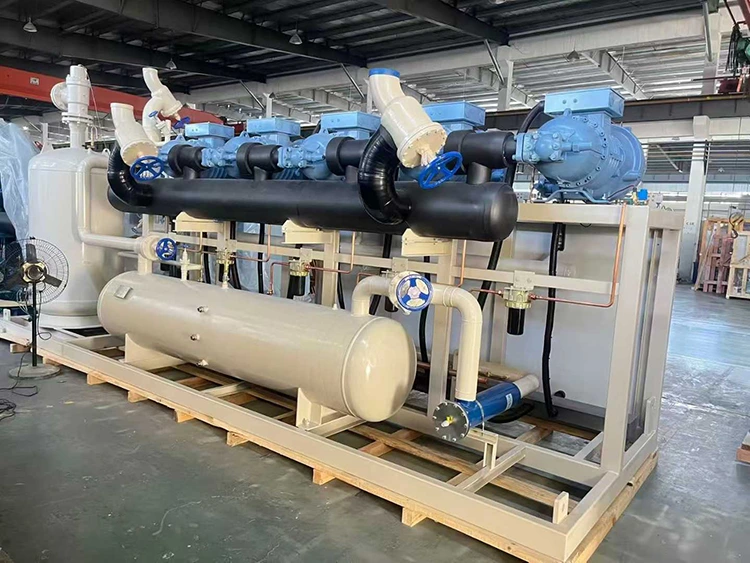

Semi-hermetic Single-Stage Screw Refrigeration Compressor Unit

Lynxcool 半密閉スクリューコンプレッサーユニットを選ぶ理由?

冷凍工学の経験

Lynxcool は、コンプレッサーユニット、冷蔵システム、産業用冷却プロジェクトをカバーする完全な冷凍ソリューションを提供します。当社のエンジニアリングチームが機器の選定、システム設計、設置指導、アフターサービスをサポートします。

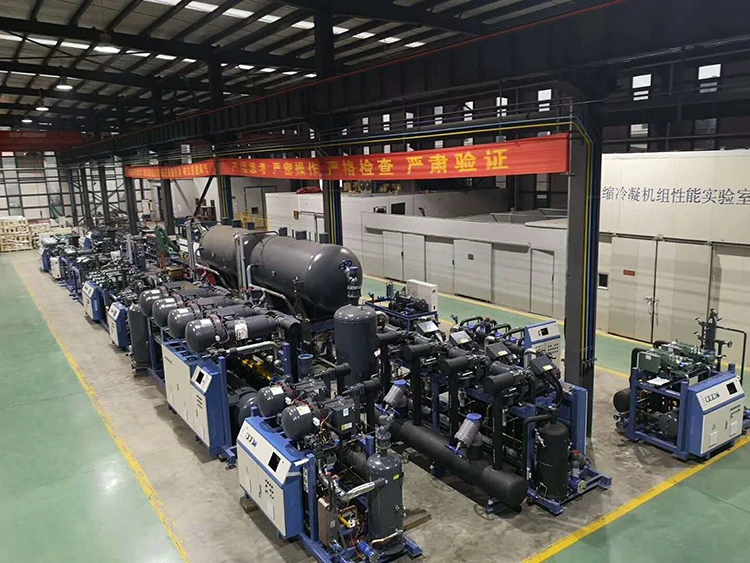

信頼性の高い製造プロセス

半密閉型一段スクリュー冷凍圧縮機は、機械加工、組立、性能試験、最終検査において厳しい品質管理を行っており、納入後の安定稼働を保証します。

カスタマイズされた冷凍ソリューション

業界が異なれば、必要な冷却条件も異なります。 Lynxcool は、以下に従ってカスタマイズされたコンプレッサー構成を提供します。

冷媒の種類
冷却能力の要件
温度範囲
設置条件
制御システム要件

半密閉型スクリューコンプレッサーユニットと開放型スクリューコンプレッサーユニットの選び方は？

スクリュー冷凍コンプレッサーユニットを選択する場合、コンプレッサーの構造は設置方法、メンテナンス要件、システムの信頼性、運用コストに直接影響します。

Lynxcool は、さまざまな産業用冷凍用途向けに、半密閉型と開放型の両方のスクリューコンプレッサーユニットを提供しています。適切な選択は、冷媒の種類、冷却能力、メンテナンス条件、設置環境、長期運転要件などの要因によって異なります。

比較表

比較項目	半密閉型一段スクリュー圧縮機ユニット	オープン型スクリューコンプレッサーユニット
構造設計	モーターとスクリューコンプレッサーを密閉ハウジングに一体化	外部ドライブ接続によりコンプレッサーとモーターを分離
モーター保護	温度および電気モニタリングによるモーター保護機能を内蔵	システム設計に応じて外部モーター保護が必要
設置スペース	コンパクトな構造で、限られた機械室スペースに最適	モーターの設置とカップリングの配置のために追加のスペースが必要
冷媒漏洩のリスク	一体型密閉設計により漏洩リスクが低減	シャフトシールと外部接続ポイントにさらに注意が必要
メンテナンス方法	統合されたコンポーネントにより日常のメンテナンスが容易になります	モーターとカップリングのコンポーネントは個別に修理可能
エネルギー効率	安定した負荷の中型および大型冷凍システム向けの高効率	大規模な産業システムやヘビーデューティ用途向けの優れた効率
容量範囲	中型および大型の冷凍用途に最適	大規模な産業用冷凍システムに最適
騒音・振動	モーターとコンプレッサーの一体構造による低振動化	モーターのアライメントとカップリングの設計によって異なります
設置の柔軟性	コンパクトな冷蔵室の設置が容易	カスタマイズされた産業用レイアウトのより柔軟な対応
代表的な用途	冷蔵倉庫、食品加工、HVAC、ヒートポンプ、工業用冷却

6 ステップのプロジェクトサービス

システム設計

プロジェクトの要件に応じて、冷凍システムの提案、機器の選択、技術的ソリューションを提供します。

コンポーネントの選択と製造

動作条件に基づいて、適切なコンプレッサーのモデル、バルブ、コントローラー、冷凍コンポーネントを選択します。

生産と品質検査

出荷前に精密機械加工、組み立て、性能テストを完了します。

導入サポート

設置ガイダンス、試運転支援、技術文書を提供します。

システムの最適化

運転調整をサポートし、効率を向上させ、エネルギー消費を削減します。

アフターサービス

機器のライフサイクル全体にわたって、技術的なコンサルティング、メンテナンスサポート、スペアパーツのサポートを提供します。
