向流蒸発凝縮器

中国の大手メーカーである Lynxcool は、高効率の工業用コンデンサーであるカウンターフロー蒸発コンデンサーを提供しています。逆流設計により熱伝達が最大化され、従来のシェルアンドチューブ + 冷却塔システムに比べて循環水の量が 1/8 に削減され、エネルギー消費量が約 50% 削減されます。食品加工、製薬などに幅広く使用されており、コンパクトな構造で設置が容易で長期安定運転が可能です。

お問い合わせを送信

製品説明

Lynxcool は、向流蒸発凝縮器の中国の専門メーカーおよびサプライヤーとして、大規模冷凍システムおよび産業用冷却システム向けに効率的で信頼性の高いソリューションを提供しています。各ユニットは工場でテストされ、組み立て済みなので、すぐに使用できます。

主な利点と耐久性

エネルギー効率と設置の利便性

このユニットは、長期的な経済的利益を得るために、エネルギーの節約と現場での設置効率に重点を置いています。

●カウンターフロー設計で熱伝達効率を最大限に高めます。

● 従来の空冷または水冷コンデンサーと比較してエネルギー消費量を最大 50% 削減

● 水使用量の削減 - 従来のシステムのわずか 1/8

● 柔軟な容量: 450 ～ 3,250 kW でさまざまな産業負荷に適合します

● コンパクトな構造: 薄型、組み立て済み、設置が簡単

最適化された設計により、運用コストと設置の難易度を下げながら、安定した冷却性能を確保します。

耐食性、耐久性、メンテナンスの手間がかからない

Lynxcool 逆流蒸発凝縮器の材料と構造は、最小限のメンテナンスで長期にわたって信頼性の高い動作ができるように設計されています。

●耐久性のあるコイル：高周波溶接および溶融亜鉛メッキ、2.5MPaまでの圧力テスト済み

● 耐食性ケーシング: ジンクリッチエッジコーティングを施したアルミニウム - 亜鉛鋼

●水系耐性：PVCパイプは化学腐食に耐えます。

●ドリフトエリミネーター：GRP素材により水滴の損失を軽減し、内部コンポーネントを保護します。

● オプションのステンレス製洗面器: 攻撃的な水用の 304/316L

● メンテナンスが容易: ノズル、充填剤、ポンプは簡単に交換できます。サイドパネルで検査可能

● 長寿命: 材料と設計により、機器の寿命が 15 年を超えます。

耐腐食性の素材、堅牢な構造、メンテナンスが容易な設計により、ダウンタイムとメンテナンスのコストを削減しながら、長期にわたる高効率の動作が保証されます。

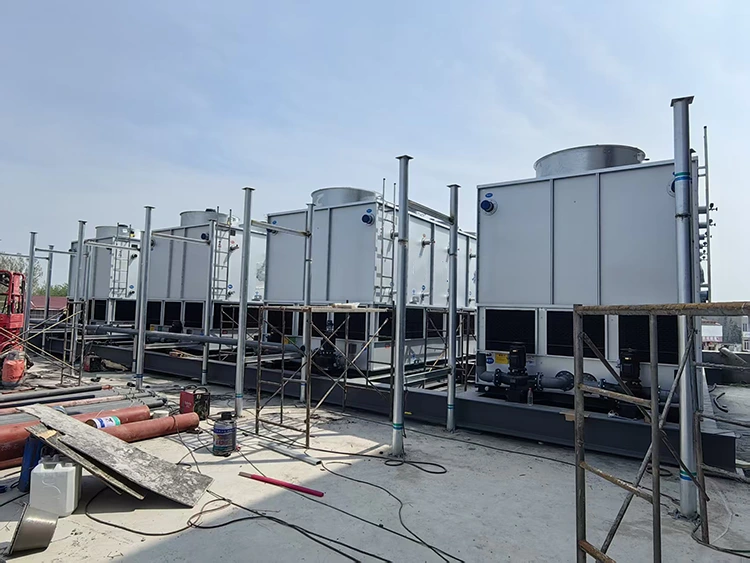

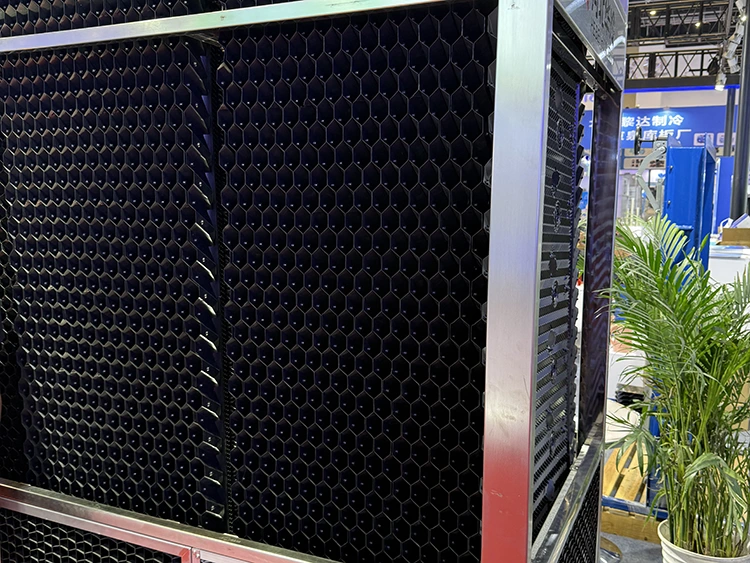

Counter-Flow Evaporative Condenser

動作原理

向流設計により高効率の凝縮を実現します。鋼管コイル内を高温の冷媒ガスが流れ、コイル表面に冷却水を均一に噴射します。周囲の空気は水の流れとは逆に上向きに移動します。水の一部は蒸発し、冷媒によって放出された熱を吸収し、その後大気中に放出されます。利点は次のとおりです。

● 高い周囲温度でも熱伝達効率が向上します。

●循環水とエネルギー消費量の削減

● ドリフトエリミネーターは水の損失を最小限に抑え、機器の寿命を延ばします。

適切なアプリケーションとユーザー

大型冷蔵倉庫、食品加工工場、化学薬品工場、産業用空調設備、データセンターの冷却に最適です。この装置を使用すると、運用コストが削減され、システムの安定性と安全性が向上します。

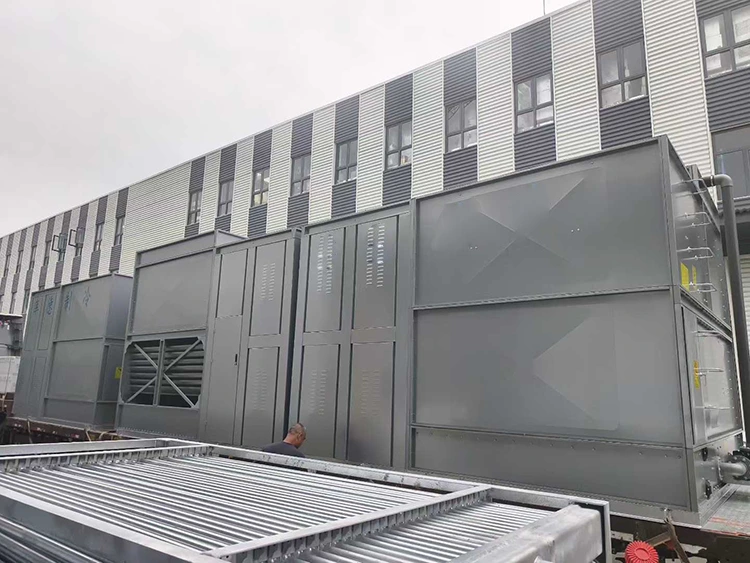

Counter-Flow Evaporative Condenser

コンポーネントの仕様

各 LynxB シリーズのカウンターフロー蒸発凝縮器には、以下の慎重に設計されたコンポーネントが含まれています。

成分	説明

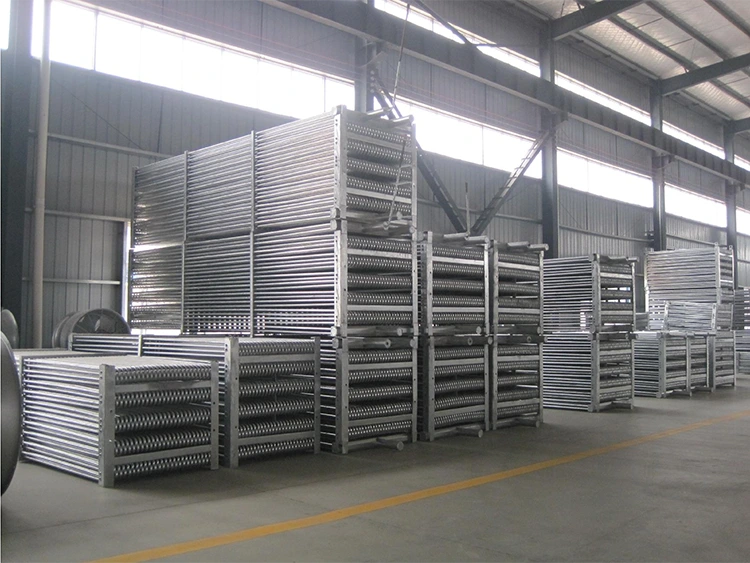

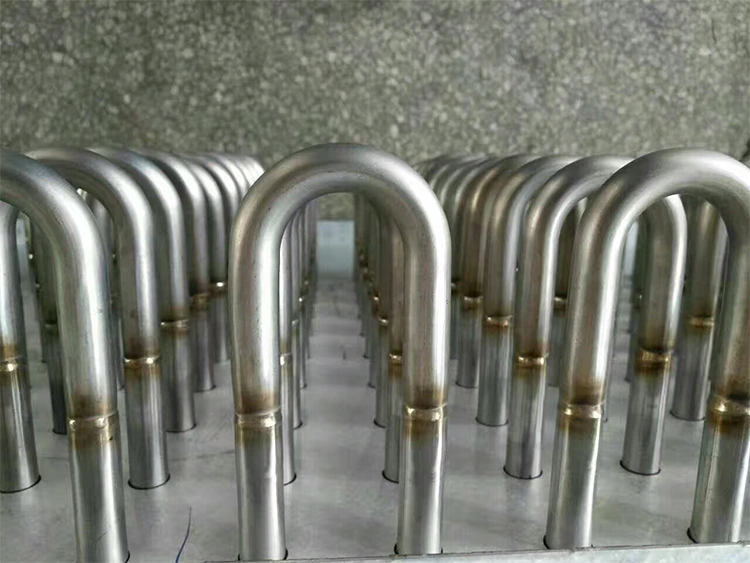

伝熱コイル	均一な肉厚の異形高周波溶接鋼管。 2.5MPaで耐圧試験を行った後、溶融亜鉛メッキを施しています。非円形のチューブ形状により、スプレー中のドライスポットがなくなり、熱交換効率が大幅に向上します。
ケーシング	2 mm アルミニウム亜鉛コーティング鋼 (韓国輸入)。すべての切断端は腐食を防ぐために亜鉛を豊富に含む塗料でシールされています。オプションでステンレス製洗面器もございます。
スプレーシステム	耐食性PVC配水管に取り付けられた大流量の詰まり防止バスケット型ノズル。稼働中にメンテナンス可能。ノズルの間隔は正確に計算されており、コイル表面を連続的かつ均一にカバーします。
ドリフトエリミネーター	マルチパス GRP (グラスファイバー) エリミネーターは、ドリフト損失を 0.001% 未満に低減します。モジュール式パネルは個別に取り外し可能で、内部に簡単にアクセスできます。また、ユニットを破片の侵入や直射日光から守ります。

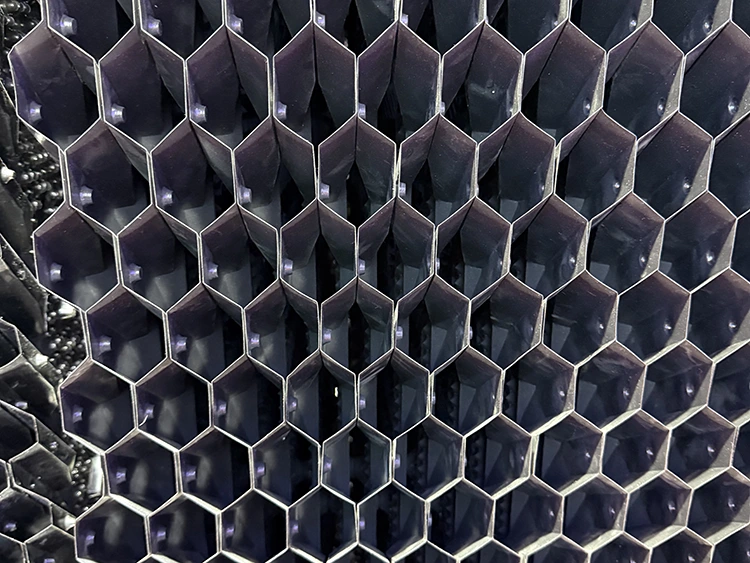

PVC充填層	均一な水分布を実現するハニカムクロスフローPVCパッキン。耐生物腐食性、非脆性、耐老化性があり、長寿命を実現します。
循環ポンプ	評判の高いブランドの専用蒸発凝縮器ポンプ: 低ワット数、高流量、低揚程、屋外定格。オプションで電子スケール抑制剤も利用可能。
ファン	効率を最大化するために流線形のハウジングに取り付けられた耐食性アルミニウム合金中空射出ブレードを備えた軸流ファン。ベルト駆動の遠心ファンは本質的に騒音が低く、サイドアクセスパネルを通じて外部から保守できます。
シーリング	輸入された高温ポリウレタンシーラント。硬化すると滑らかで柔軟な仕上がりになり、極端な高温と低温の両方に耐性があり、長期的な漏れを防ぎます。

技術仕様

すべてのモデルは工場でテストされ、事前に組み立てられた状態で出荷されます。ファンの電力値は、該当する場合、開始/実行 (kW) として表示されます。仕様は標準定格条件下で測定されています。

モデル	熱負荷(kW)	正味重量（kg）	Op.重量（kg）	風量 (m3/h)	ファン電力 (kW)	ファンユニット	ポンプ流量 (m3/h)	ポンプ出力(kW)	ポンプユニット	NH₃ (kg)	水(L/h)
リンクスB-450	450	2210	3680	24000	4.0/5.5	1	60	1.5	1	49	504
リンクスB-480	480	2300	3830	36000	4.0	2	60	1.5	1	63	537.6
リンクスB-540	540	2380	3920	36000	4.0	2	60	1.5	1	68	604.8
リンクスB-600	600	2460	4010	38000	4.0	2	60	1.5	1	75	672
リンクスB-650	650	2520	4080	40000	4.0	2	60	1.5	1	79	728
リンクスB-720	720	2850	4430	45000	4.0	2	60	1.5	1	83	806.4
リンクスB-800	800	3070	4850	50000	4.0	2	114	2.2	1	99	896
リンクスB-900	900	4850	6600	65000	7.5/10.0	1	114	2.2	1	112	1008
リンクスB-950	950	4980	6750	74000	9.0/12.0	2	114	2.2	1	115	1064
リンクスB-1080	1080	5200	7200	78000	5.5	2	130	2.2	1	135	1209.6
リンクスB-1150	1150	5300	7300	84000	5.5	2	130	2.2	1	145	1288
リンクスB-1195	1195	5610	7590	84000	5.5	2	130	2.2	1	159	1338.4
リンクスB-1410	1410	5820	7750	90000	5.5	2	130	2.2	1	163	1579.2
リンクスB-1570	1570	6580	8850	95000	7.5	2	130	2.2	1	185	1758.4
リンクスB-1850	1850	7500	11800	140000	7.5	2	170	3.7	1	197	2072
リンクスB-1920	1920	7800	12500	140000	5.5/11.0	2	170	3.7	1	234	2150.4
リンクスB-2050	2050	8900	13000	140000	5.5/11.0	2	192	5.5	1	245	2296
リンクスB-2450	2450	11175	14600	140000	5.5/11.0	2	192	5.5	1	317	2744
リンクスB-2950	2950	12750	16510	190000	11.0	2	130	2.2	2	380	3304
リンクスB-3250	3250	13490	17500	220000	15.0	2	130	2.2	2	396	3640

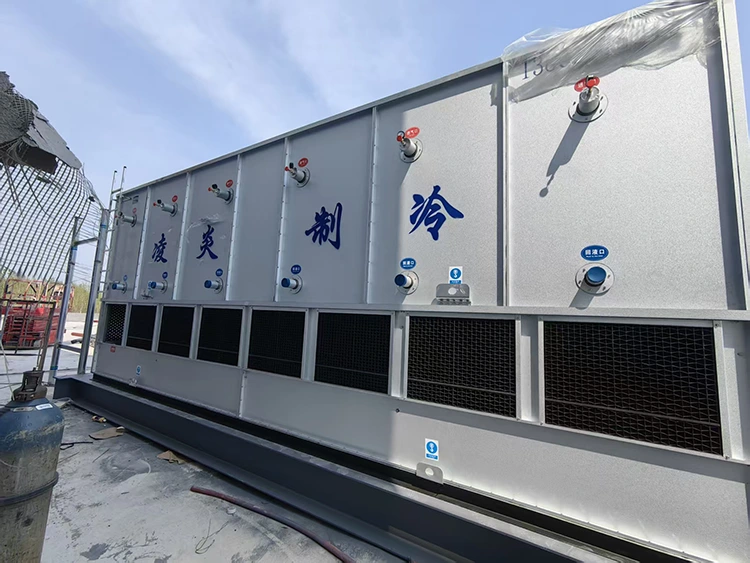

Counter-Flow Evaporative Condenser

メンテナンスと耐用年数

Lynxcool 逆流蒸発凝縮器は、メンテナンスが容易で長期的な信頼性が得られるように設計されています。

● 毎日: ファンの動作、ベルトの張力、水圧、ノズルの状態、洗面器の水位を確認します。

● 毎月: スプレーシステムのフィルターを清掃し、PVC 充填を検査し、ドリフトエリミネーターから破片を除去します。

● 年次: 洗面台、充填、ノズル。ファンベアリングに注油します。ポンプとバルブの動作を確認します。ポリウレタンのシールと接合部を検査する

● 一般的な問題: ファンの振動や騒音は、ベルトのたるみやベアリングの摩耗を示している可能性があります。不均一な水スプレーは、ノズルの詰まりまたはポンプの流れの問題を示している可能性があります。水質はスケール防止剤や軟化剤で管理可能

●便利な設計：サイドパネルで点検可能。ノズル、ポンプ、ファンは稼働中に部分的にメンテナンスできるため、ダウンタイムが削減されます

Lynxcool ブランドと製造の強み

Lynxcool は独自の生産施設を運営し、製品の一貫した品質を確保するためにすべてのプロセスを厳密に管理しています。モジュラー設計と事前組み立てにより、現場での設置時間が短縮され、将来の拡張が容易になります。 Lynxcool 製品は、食品、製薬、化学産業、大規模な冷蔵倉庫プロジェクトに広く適用されており、国内外の顧客から高い評価を得ています。

設置と連絡先

ユニットは事前に組み立てられ、工場でテストされています。現場で必要なのは冷媒、水、電力の接続だけです。 Lynxcool は、Lynxcool 逆流蒸発凝縮器が効率的に動作することを保証するための技術サポート、カスタムソリューション、迅速なアフターサービスを提供します。

よくある質問

Q:高い冷却効率を維持するための重要な要素は何ですか?

A: 逆流設計により、空気と水が逆方向に移動できるため、特に高温環境において温度差が最大化され、熱交換効率が向上します。

Q:どの冷媒が対応していますか?

A: アンモニア (R-717) および一般的な HFC/HCFC 冷媒 (R-22、R-134a、R-404A、R-507 など) をサポートしています。コイルは圧力テストされ、アンモニアサービス用に溶融亜鉛メッキされています。

Q:水と電気の消費特性は何ですか?

A: 従来のシェルアンドチューブ＋冷却塔方式に比べ、循環水量が1/8となり、消費電力も約50％削減されます。モデルごとの正確な水流量については技術表を参照してください。

Q:標準使用温度範囲はどれくらいですか?

A: ユニットは、周囲の乾球温度が -10 °C ～ +43 °C、湿球温度が 28 °C までの環境で効率的に動作します。極端な条件向けにカスタムソリューションをご利用いただけます。

Q:ユニットをカスタマイズしたり、並行して動作させることはできますか?

A: はい、標準の向流蒸発凝縮器ユニットの範囲は 450 kW ～ 3,250 kW です。複数のユニットを並列接続して容量を増やすことができ、熱負荷、湿球温度、凝縮温度に基づいてカスタムサイズを設定できます。

Q:Lynxcool はどのような保証とアフターサポートを提供しますか?

A: 標準保証は試運転から 18 か月、または出荷から 24 か月で、製造上の欠陥がカバーされます。長期にわたる信頼性の高い動作を保証するために、スペアパーツと技術サポートが提供されます。
