空冷コンデンサー

Lynxcool 空冷コンデンサーは中国で製造されており、給水なしで高効率の熱遮断を実現します。商業用冷蔵倉庫、スーパーマーケットの冷蔵設備、または工業用プロセス冷却に最適で、アルミニウム製フィン付きコイル、V 字型または平坦な水平構成、EC インバーターファン、および複数の冷媒互換性を備えています。信頼性が高く、メンテナンスの手間がかからず、世界中に輸出されているため、大量調達やシステム統合に最適です。

お問い合わせを送信

製品説明

空冷コンデンサーは中国の Lynxcool によって設計および製造され、高性能で信頼性の高い空冷ソリューションを世界中に提供しています。 V 字型、A フレーム、フラット水平、リモート構成が用意されており、あらゆる設置環境に適応できます。このコイルは、銅または全アルミニウムのチューブに機械的に接合されたアルミニウムのフィンを使用しており、安全性と信頼性を確保するために、1.5 倍の設計圧力で乾燥窒素を使用してリークテストが行われています。

動作原理

コンデンサーの動作原理は、高圧、高温の冷媒蒸気を空気で冷却して熱を除去し、液体に戻すことです。このプロセスは次の 3 つのステップに要約できます。

1.Refrigerant Circulation: The refrigerant absorbs heat in the evaporator, then is compressed to high pressure and temperature before entering the condenser coils.

2.空気熱交換: 空気はファンを介してフィン付きチューブを通過し、熱を奪い、冷媒を凝縮させて液体にします。

3.圧力制御と省エネ：ECインバーターファンまたは圧力制御ファンサイクリングにより、安定した凝縮圧力が維持され、コンプレッサーの負荷が軽減され、システム効率が向上します。

この設計により、均一な熱伝達と高効率が保証され、水冷の必要性がなくなるため、水が制限された環境に適しています。最適化された V 字型およびフラットコイルの配置により、コンパクトなスペースでの熱交換が最大化されます。

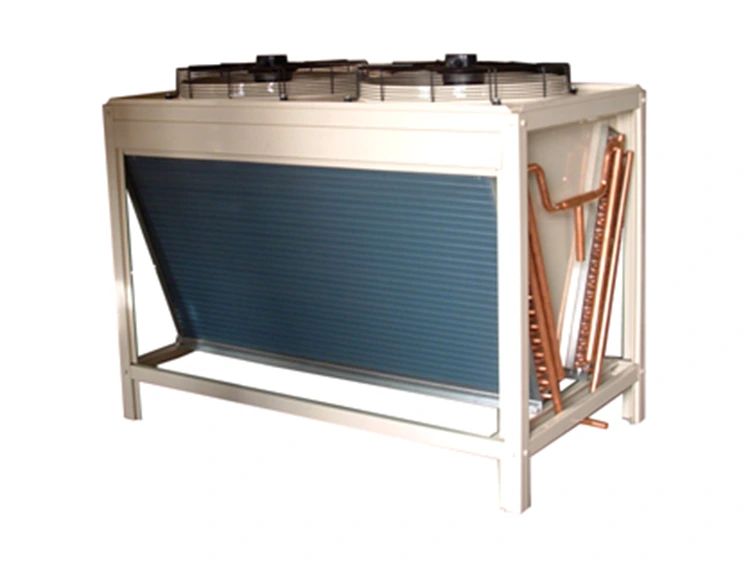

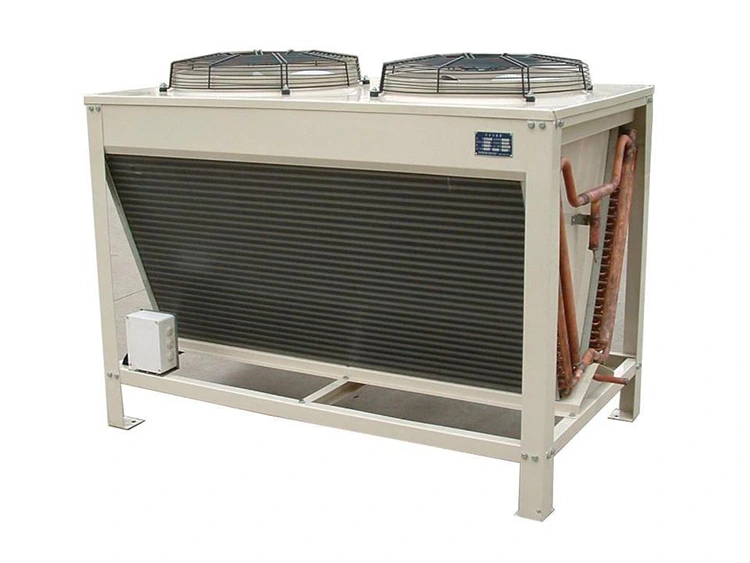

Air-Cooled Condenser

主な機能と利点

Lynxcool 空冷コンデンサーは、高効率の冷却、インテリジェントなエネルギー制御、耐久性のある材料を統合して、包括的な冷凍ソリューションを提供します。屋上でも、小さな工場室でも、離れた大規模システムでも、安定したパフォーマンスと長期的な信頼性を保証します。

● 高効率コイル設計: 複数のフィンタイプ (フラット、ルーバー、波形) と 1.0 ～ 3.5 mm の間隔を備えた銅またはアルミニウムのチューブに接合されたアルミニウムフィンにより、熱伝達効率が最大化されます。

● 多彩な構成: V 字型、A フレーム、平らな水平、および遠隔設置により、さまざまな空間要件やプロジェクト要件を満たします。

● 省エネファン制御：EC インバーターファンは凝縮圧力に応じて速度を調整し、部分負荷時のエネルギー消費量を 12 ～ 30% 削減し、同時に騒音レベルを下げます。

● 腐食保護: 海岸、工業、農業環境に適したゴールドエポキシ、ポリウレタン浸漬コーティング、または完全な防食オプション。

● Multi-Refrigerant Compatibility: Supports R134a, R404A, R507A, R448A, R449A, R410A, R22, and high-pressure CO₂ systems for HFC/HFO and transcritical/cascade applications.

これらの機能により、Lynxcool 空冷コンデンサーはシステム効率を向上させ、運用コストを削減し、メンテナンス要件を軽減し、あらゆる冷凍アプリケーションにわたって信頼性の高い安定した動作を保証します。

用途と適したユーザー

空冷コンデンサーは、商業、産業、食品加工分野で広く使用されています。典型的なアプリケーションには次のようなものがあります。

● 商業用冷蔵倉庫: 屋根または庭に設置されたリモートコンデンサーは、大規模な冷蔵倉庫用の冷凍ユニットとシームレスに統合されます。

● スーパーマーケットセントラルシステム: R404A/R448A/R449A 冷媒と互換性のある屋根に取り付けられたリモートコンデンサーで、エネルギー消費量を 15 ～ 25% 削減します。

●食品加工および産業用冷凍:正確な温度制御と効率的な熱交換を実現し、生産ラインの一貫性を確保します。

● CO₂ トランスクリティカルおよびカスケードシステム: CO₂ グレードのコイルは、高圧 (>130 bar) または低圧 (<50 bar) システムをサポートします。

主なユーザーには、冷凍請負業者、システムインテグレーター、大手コールドチェーンオペレーター、OEM 機器メーカー、冷蔵倉庫オペレーターが含まれます。プロジェクトの規模に関係なく、Lynxcool 空冷コンデンサーは低騒音で高効率の動作を保証します。

技術的パラメータ

パラメータ	値/範囲
熱遮断能力	2kW～2,000kW（単体）
凝縮温度範囲	+25℃～+60℃
設計周囲温度	標準で +43°C まで。 +55°C の高周囲オプション
冷媒側設計圧力	28 bar / 42 bar (CO₂ 高圧オプション)
構成の種類	V 型 (A フレーム) / フラット水平 / リモート / 屋根置き型
コイル構造	銅管上のアルミニウムフィン（標準）。オールアルミニウムのオプション
フィンタイプ	フラット / ルーバー / ウェーブ — デューティおよび空気速度による
フィンの間隔	1.0 ～ 3.5 mm (アプリケーションによる)
チューブ径	7 mm / 9.52 mm / 12.7 mm — 回路設計による
コイルコーティングオプション	エポキシ、ポリウレタン、またはゴールドフィンの防食コーティング
ファンの種類	アキシャルプロペラ (標準); ECインバータオプション
ファンモーター保護	IP54規格。 IP65オプション
ファン速度制御	定速 / ECインバータ可変速 / 圧力スイッチサイクル
対応冷媒	R134a / R404A / R507A / R448A / R449A / R410A / R22 / CO₂
フレーム素材	溶融亜鉛メッキ鋼または粉体塗装軟鋼
動作周囲範囲	−10°C ～ +55°C (モデルによって異なります)
騒音レベル	1 m で ≤ 55 ～ 72 dB(A) (ファンの数と速度に依存)
接続タイプ	銅 ODS ろう付けスタブまたは SAE フレア / 大型ユニット用のフランジ付き
コイルリークテスト	1.5×設計圧力の乾燥窒素。工場証明書が発行されました
ユニット寸法 (通常 100 kW)	2,000 × 800 × 1,400 mm (長さ × 幅 × 高さ)

フィン間隔: 2.2 mm
タイプモデル				C1-010	C1-011	C1-012	C1-017	C1-020	C1-023	C1-025
熱交換能力	R404A	△	KW	9.59	11.03	12.32	17.14	20.03	23.11	25.38
	R404A	Y		9.59	11.03	12.32	15.47	17.99	20.65	22.66
	R22	D		9.34	10.65	11.70	16.89	19.58	22.15	24.87
	R22	Y		9.34	10.65	11.70	15.19	17.51	19.72	22.12
気流吹き出し速度		△	M3/h	2692	2539	2292	5717.00	5330.00	4718.00	7701.00
気流吹き出し速度		Y	M3/h	2692	2539	2292	4874.00	4635.00	4220.00	6513.00
ファンモーターファン電動モーター		△	段階	1	1	1	3	3	3	3
		Y	段階	1	1	1	3	3	3	3
		△	w	175	175	175	540.00	540.00	540.00	790.00
		Y	w	175	175	175	380.00	380.00	380.00	490.00
		△	A	0.77	0.77	0.77	1.05	1.05	1.05	1.45
		Y	A	0.77	0.77	0.77	0.68	0.68	0.68	0.89
扇風機扇風機			No.xφ	1x1x350	1x1x350	1x1x350	1x1x450	1x1x450	1x1x450	1x1x500
音圧レベル騒音		△	DB(A)10m	31	31	31	43.00	43.00	43.00	49.00
音圧レベル騒音		Y	DB(A)10m	31	31	31	38.00	38.00	38.00	43.00
寸法外形寸法		L	mm	878	878	878	1028	1028	1028	1228
		w	mm	522	522	522	625	625	625	828
		H	mm	752	752	752	796	796	796	876
製品重量（空）重量			kg	32	35	40	46	50	56	63
入口φ			mm	15.88	15.88	15.88	22.22	22.22	22.22	22.22
出口径			mm	15.88	15.88	15.88	15.88	19.05	19.05	22.22

注：当社の標準品は横置き用に設計されております。垂直構成の場合は、モデル指定に (H) を追加してください (例: C1-010 (H))。

注:Greenhalgh の標準 C1 は垂直空気放電です。水平空気放電の場合は、命名法に (H) を追加してください (例: C1-010(H))。

Air-Cooled Condenser

フィン間隔: 2.2 mm
タイプモデル				C1-029	C1-035	C1-049	C1-059	C1-070	C1-095	C1-114
熱交換能力	R404A	△	KW	29.44	34.67	49.02	58.62	70.09	94.96	113.94
	R404A	Y		26.13	30.76	38.31	44.53	50.53	74.69	87.13
	R22	△		28.71	33.14	48.52	57.60	67.53	94.46	112.48
	R22	Y		25.36	29.35	37.58	43.29	48.18	73.55	85.01
気流吹き出し速度		△	M3/h	7407.00	6838.00	17809	16944	15434	35620	33891
気流吹き出し速度		Y	M3/h	6386.00	6105.00	11549	11086	10093	23081	22157
ファンモーターファン電動モーター		△	段階	3	3	3	3	3	3	3
		Y	段階	3	3	3	3	3	3	3
		△	w	790.00	790.00	2600	2600	2600	5200	5200
		Y	w	490.00	490.00	1600	1600	1600	3200	3200
		△	A	1.45	1.45	4.80	4.80	4.80	9.60	9.60
		Y	A	0.89	0.89	2.70	2.70	2.70	5.40	5.40
扇風機扇風機			No.xφ	1x1x500	1x1x500	1x1x630	1x1x630	1x1x630	2×1×630	2x1x630
音圧レベルノイズ		△ Y	DB(A)10m	49.00	49.00	59	59	59	61	61
音圧レベルノイズ		△ Y	DB(A)10m	43.00	43.00	52	52	52	54	54
寸法外形寸法		L	mm	1228	1228	1528	1528	1528	2828	2828
		w	mm	828	828	1032	1032	1032	1032	1032
		H	mm	876	876	920	920	920	920	920
製品重量（空）重量			kg	69	76	110	115	130	198	218
入口φ			mm	28.57	28.57	34.92	34.92	41.28	41.28	53.90
出口径			mm	22.22	22.22	28.57	28.57	34.92	34.92	41.28

注：当社の標準品は横置き用に設計されております。垂直構成の場合は、モデル指定に (H) を追加してください (例: C1-010 (H))。

注:Greenhalgh の標準 C1 は垂直空気放電です。水平空気放電の場合は、命名法に (H) を追加してください (例: C1-010(H))。

Air-Cooled Condenser

設置とメンテナンス

適切な設置とメンテナンスにより、空冷コンデンサーの効率と寿命が大幅に向上します。

インストールのヒント

● コイルに水が溜まらないように、水平またはわずかに傾斜して設置してください。

● 空気の流れをスムーズにするために、ファンの吸気口と排気口の領域を妨げないようにします。

● ファンとモーターを IP 定格電気保護に接続します。

●強風環境や腐食性の高い環境では保護カバーを使用してください。

メンテナンスのヒント

● ファンブレード、ベアリング、モーターを定期的に点検してください。

●コイルフィンをクリーンにしてホコリの蓄積を防ぎ、熱交換効率を維持します。

● 冷媒配管や接続部に漏れがないか確認してください。

● 省エネを維持するために、EC インバーターファン圧力コントローラーを定期的に校正してください。

適切な設置とメンテナンス手順に従うことで、高効率の動作、より長い耐用年数、信頼性の高いシステムパフォーマンスが保証されます。

Air-Cooled Condenser

私たちを選ぶ理由

● 中国製、世界中に輸出: 20 年以上の空冷コンデンサーの設計と製造の経験があり、世界中で 10,000 台以上を出荷しています。

●完全社内コイル生産：フィンプレス、チューブ曲げから溶接、リークテストまで、すべてのコイルを社内で製造し、品質を保証します。

● 専門家によるエンジニアリングサポート: 冷媒、温度、空気流量、騒音の要件に基づいて各コンデンサーのサイズを決定し、選択します。ご注文ごとに詳細なレポートと音響データが提供されます。

● OEM 大量供給: 大量 OEM プロジェクトに対する信頼性の高いパフォーマンス、競争力のある価格設定、短いリードタイム、および柔軟な納期スケジュール。

● 包括的な製品範囲: 小型の 2 kW ユニットから 2,000 kW のリモートコンデンサーまで、V 字型、フラット、リモート、CO2 定格ユニットなど、あらゆる用途の調達を標準化します。

● 費用対効果が高い: ヨーロッパの同等のユニットよりもコストが 20 ～ 35% 低く、利益率と市場競争力に大きな利点をもたらします。

Air-Cooled Condenser

よくある質問

Q: V 型水平コンデンサーと平坦な水平コンデンサーの違いは何ですか?

A: V 字型 (A フレーム) コンデンサーには 2 つの角度の付いたコイルパネルがあり、より小さな設置面積でより多くの冷却を提供するため、大規模システムや遠隔システムに最適です。フラット水平コンデンサーは、よりシンプルでコスト効率が高く、小規模から中型の屋上ユニットに適しています。 Lynxcool は両方とも中国で製造しており、プロジェクトに基づいて最適なソリューションをアドバイスします。

Q: EC インバーターファンはどのようにエネルギー消費を削減しますか?

A: EC ファンは凝縮圧力に基づいて速度を調整します。動作を遅くすると電力使用量とコンプレッサーの負荷が軽減され、通常の条件下でエネルギー消費が最大 30% 削減されます。すべての EC ファンユニットには圧力コントローラーが事前に設定されています。

Q: コンデンサーは CO₂ (R744) で使用できますか?

A: はい。当社は、適切な材料、ろう付けプロセス、および最大 1.5 倍の設計圧力までの圧力試験を使用して、亜臨界カスケードおよびトランス臨界システムに適した CO₂ グレードの空冷コンデンサーユニットを製造しています。
