垂直リフトドア

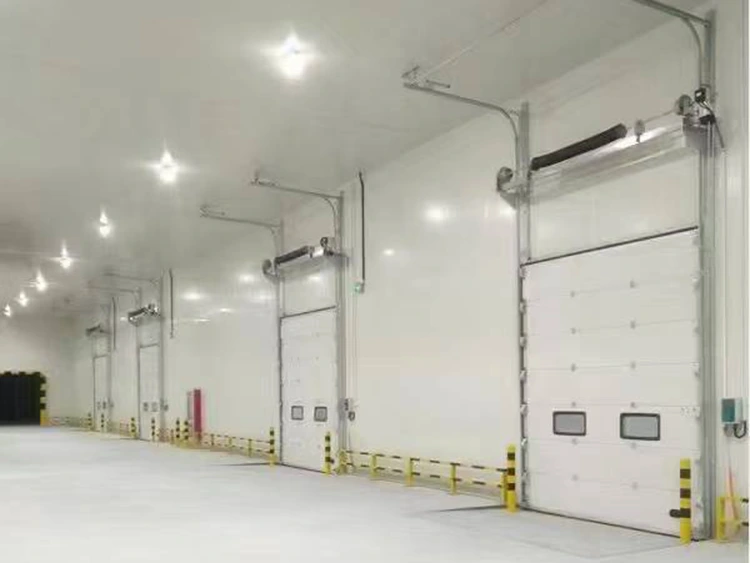

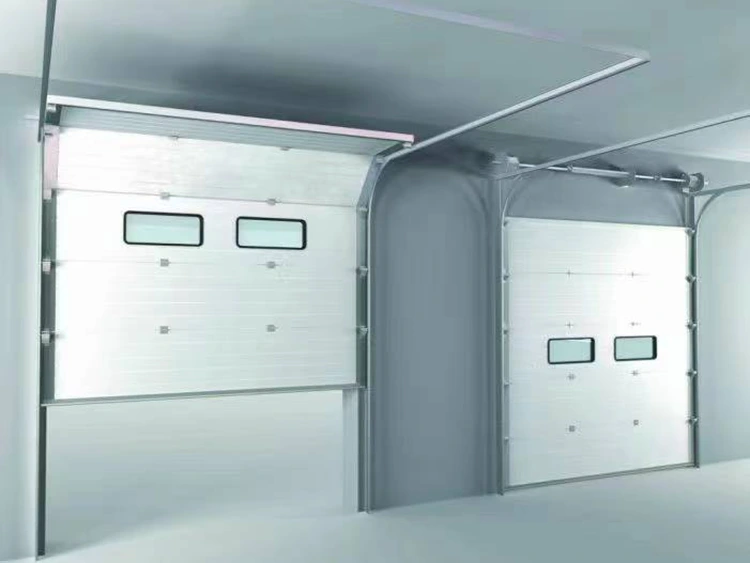

垂直リフト ドアは、ドア パネルが垂直トラックに誘導されて壁に沿って垂直に移動する工業用ドア システムです。その最も特徴的な特徴は、開いているとき、ドア パネルが開口部の真上の壁に完全に接して配置され、天井の下の領域には水平トラックや吊り下げられたコンポーネントが存在しないことです。

代表的な用途:

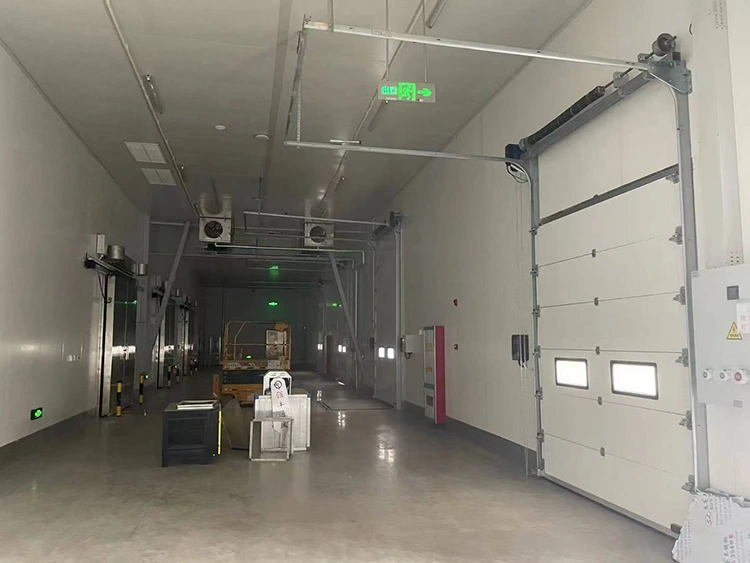

コールドチェーン物流の転送倉庫、冷凍庫、冷蔵施設

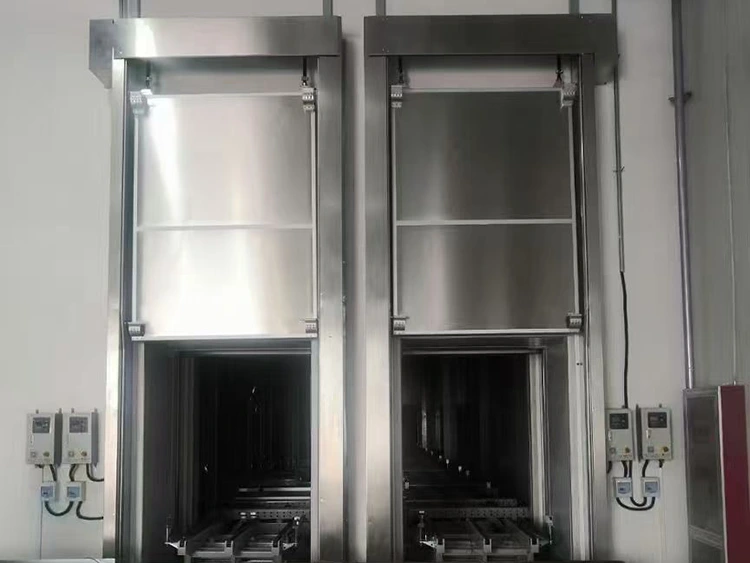

食品加工工場とセントラルキッチン

自動車修理工場および塗装/スプレーブース

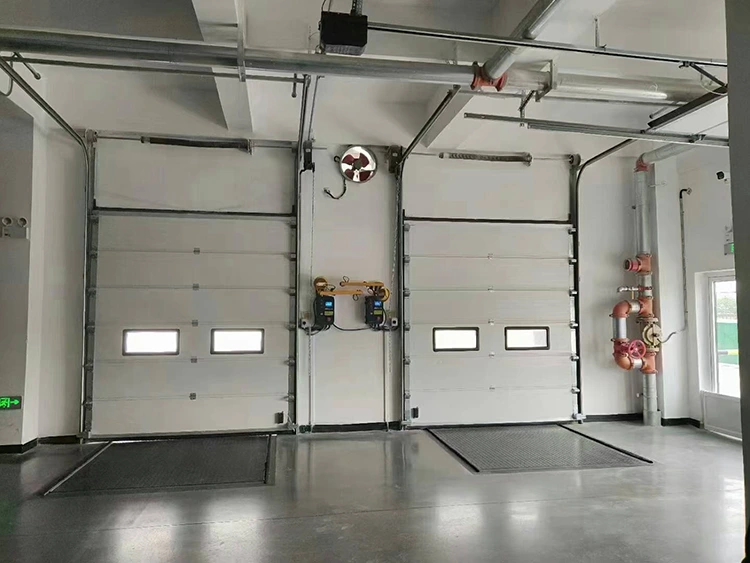

物流配送センターおよび荷積みドック

大型機器組立工場

消防署と特殊車両の整備工場

構造構成と動作原理

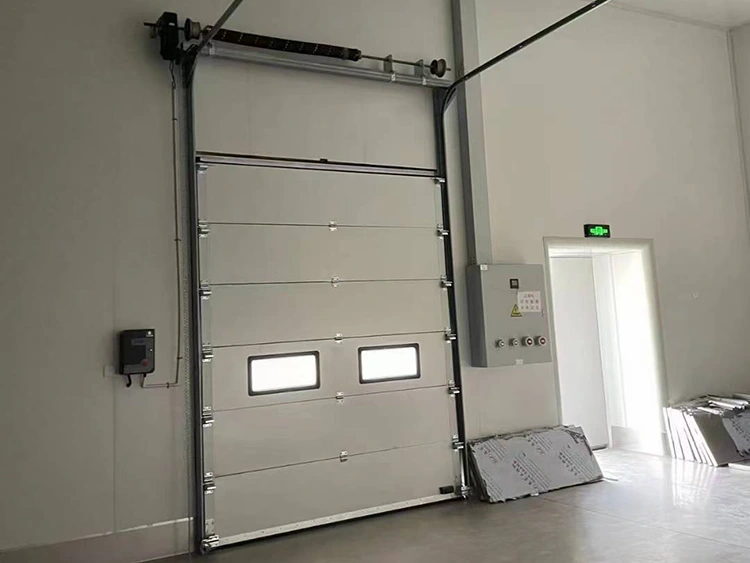

構造組成

ドアパネル: 内側および外側の金属表面 (スチール、ステンレス鋼、またはアルミニウム合金) と内部コア (ポリウレタンフォーム、ポリスチレン、またはアルミニウムハニカム) で構成されます。厚さは通常 40mm ～ 150mm の範囲で、断熱要件と構造強度に基づいて選択されます。

垂直トラック: ドア開口部の側面の壁に垂直に取り付けられた頑丈な C 型または U 型亜鉛メッキ鋼製レール。これらは埋め込み固定具またはケミカルアンカーを介して固定され、内部ガイドスライダーまたはローラーが特徴です。

バランシング システム: トーション スプリングまたはカウンターウェイトを利用してドア パネルの重量のバランスをとり、摩擦のみを克服してモーターを動作させることができるため、エネルギー消費が削減されます。

駆動方式：トーションスプリングシャフトに取り付けられた側面取り付けのギヤモーター、またはワイヤロープドラムを駆動する油圧パワーユニット。モーターの出力は通常、ドアの寸法と重量に応じて 1.5kW ～ 5.5kW の範囲になります。

シーリングコンポーネント: 耐候性のゴムストリップがドアパネルの周囲に取り付けられ、底部の膨張式 (エアバッグスタイル) シールが閉じたときに床を圧縮し、空気の対流や塵の侵入を防ぎます。

Control Box: Integrates a motor controller, variable frequency drive (VFD), safety relays, and signal interfaces; supports local push-button operation, remote control, sensors, and remote communication.

動作原理

モーターがドラムの回転を駆動し、ワイヤロープまたはチェーンを介してドアパネルを線路に沿って引き上げます。降下中、ドアはモーターの逆転または重力によってスムーズに下がります。ドアは、リミットスイッチまたはエンコーダによって正確な位置を制御して、任意の高さで停止できます。

主な種類と選び方

さまざまなアプリケーションシナリオと顧客の要件に基づいて、垂直リフトドア次のタイプに分類できます。

標準サイズ範囲

• ドア幅:≤8,000mm (特殊な用途にはカスタムサイズも利用可能)
• ドアの高さ:≤6,000mm (これより大きな開口部には、部分的な吊り上げまたは組み合わせたソリューションが必要です)
• 単一パネルの最大重量:約1,500kg (カウンターウェイトシステムまたは頑丈なトーションスプリングによるバランス)

設置条件と技術要件

垂直リフトドア建物の構造や設置条件には特定の要件があります。これらの要素は、建築計画や改修の段階で事前に確認する必要があります。

最小ヘッドルームクリアランス:

開口部の両側の壁の深さ:

ドア開口部上の耐荷重:

床の水平性要件:

電源要件:

Lynxcool による専門的な現場調査:

Lynxcool は、レーザー距離計、壁スキャナー、精度レベルを使用して現場の状況を正確に評価する専門的な設置評価サービスを提供します。あ『ドア開口部設置状況確認報告書』検査後に提供されます。既存の条件が要件を満たしていない場合、Lynxcool は構造変更の推奨事項と技術的解決策を提供します。

制御システムとオプションのアクセサリ

標準制御構成:

ローカルコントロールボックス（スタート/ストップ/緊急停止ボタン、ステータスインジケータライト）

ハンドヘルドワイヤレスリモコン (有効範囲 ≥30m)

機械式リミットスイッチ（上下限位置）

カスタマイズ可能なオプション:

可変周波数ドライブ (VFD): スムーズな開始/停止を可能にし、機械的衝撃を軽減し、調整可能な昇降速度 (通常 0.15 ～ 0.3 m/s) を可能にします。

センサーベースの制御: 地磁気誘導ループ、マイクロ波レーダー、赤外線セーフティビーム

インターロックインターフェース：コンベア、昇降台、エアカーテンなどの機器と連動するための乾式接点信号出力

リモート監視: 4G または Wi-Fi モジュール経由でドアの状態をクラウド プラットフォームにアップロードし、モバイル アプリの監視とアラーム通知を可能にします。

「ドアインドア」（改札ドア）：歩行者通路用のメインドアパネルに一体化された小型アクセスドアで、メインドアの開閉頻度を低減します。

保守・アフターサービス

定期的なメンテナンス:
ワイヤーロープの磨耗、ガイドレールの位置合わせ、ボルトの締まり具合を確認するために、半年ごとに検査することをお勧めします。シールストリップは定期的に洗浄し、保護剤で処理する必要があります。スムーズな動作を維持するには、ベアリングとチェーンに毎年注油する必要があります。

トラブルシューティングのサポート:
ドアの動きの抵抗、モーターの過熱、リモコンの故障などの一般的な問題は、迅速な診断手順とリモート技術ガイダンスによってサポートされます。

保証ポリシー:

• ドア構造:2年保証
• 電気コンポーネント (モーター、コントローラー、センサー):1年間の保証
• 摩耗部品（シールストリップ、ローラー）：優遇価格による交換サポート

緊急サービス:
Lynxcool は国内の主要都市で迅速な対応サービスを提供しており、市内のオンサイト サポートも利用できます。48時間。運用上のダウンタイムを最小限に抑えるために、緊急修理または一時的なシーリング ソリューションが提供されます。

Lynxcool 垂直リフト ドアを選ぶ理由

Lynxcool は工業用ドアのメーカーであるだけでなく、冷凍システムとコールド チェーン設備に特化したエンジニアリング サービス プロバイダーでもあります。 Choosing Lynxcool Vertical Lift Door means receiving:

統合エンジニアリング ソリューション:
ドアの設計は、設置および運用時の互換性の問題を防ぐために、冷蔵断熱システム、冷凍装置、物流業務と調整されています。

認定された設置能力:
専門的な機械および電気設備の資格を有し、GC2圧力パイプライン設置認証, Lynxcool は準拠した構造を保証し、承認リスクを軽減します。

豊富なプロジェクト経験:
何百もの工業用ドア プロジェクトを完了してきた Lynxcool は、食品加工、製薬、物流業界の技術基準と運用要件を理解しています。

ローカライズされたサービスのサポート:
Lynxcool は、青島本社のサポートを受けて、現場検査、カスタマイズされた設計、設置、メンテナンス、技術サポートを含む完全なライフサイクル サービスを提供しています。

垂直昇降ドアに関するよくある質問（FAQ）

1. 垂直昇降ドアとは何ですか?

A 垂直リフトドアは、ドア パネルが壁に取り付けられた直線のトラックに沿って垂直に移動し、完全に開くとドア開口部の真上に停止する工業用ドア システムです。

従来の分割式オーバーヘッド ドアとは異なり、垂直リフト ドアには曲線または水平なトラック セクションが必要ありません。天井裏に吊り下げ部品がないため、頭上スペースを有効活用して搬送装置、照明、換気ダクト、橋形クレーンなどを設置できます。

2. 垂直リフト ドアとハイリフト ドアの違いは何ですか?

どちらのドア システムも天井の高い建物向けに設計されていますが、トラックの構成が異なります。

In simple terms, a ハイリフト ドアは妥協的な解決策です、一方、垂直リフトドアにより頭上のスペースを最大限に活用.

3. 垂直リフト ドアは一般的にどこで使用されますか?

垂直リフト ドアは、高いスペース効率、優れた密閉性能、および要求の厳しい環境への適合性により、次の用途で広く使用されています。

• 冷蔵室や冷凍倉庫などのコールドチェーン施設
• 食品加工工場とセントラルキッチン
• 物流配送センターおよび荷積みドック
• 自動車修理工場および RV ガレージ
• 消防署および特殊車両ガレージ
• 天井クレーンまたは吊り下げ装置を必要とする工業用建物

4. 垂直リフト ドアを設置するにはどのくらいの頭上スペースが必要ですか?

重要な要件は、ドア開口部の上にクリアなヘッドルームが次のとおりである必要があることです。

ドア開口部高さ + 最小 500mm

例：
高さのあるドア開口部の場合4メートル、建物は少なくとも提供する必要があります頭上クリアランス 4.5 メートル.

追加のインストール要件は次のとおりです。

• 最小両側に 300mm の壁面スペースガイドレールとブラケット用
• 床面水平偏差以内±3mm適切な底部シール性能を確保するため

設置前に専門的な現場調査を行って、建物の構造が要件を満たしているかどうかを確認することをお勧めします。

5. 垂直リフトドアにはどのような安全保護システムが装備されていますか?

標準の安全構成には次のものが含まれます。

転倒防止ブレーキ装置:
ワイヤーロープやチェーンが切れた場合、自動的にドアパネルをロックし、不意の落下を防ぎます。

障害物の検出と自動反転:
下部の空気圧センサーエッジまたは光電式セーフティエッジが障害物を検出し、ドアの動きを即座に停止して反転させます。

緊急時の手動操作：
手動クランクまたはチェーンホイストシステムにより、停電時にも操作できます。

二重制限保護:
機械式リミットスイッチと電子式リミットスイッチが連携して、オーバートラベル動作を防止します。

これらの安全システムは、さまざまな予期せぬ状況下でも信頼性の高い動作を保証します。

6. 垂直リフトドアはどのようにメンテナンスすべきですか?

推奨されるメンテナンス手順は次のとおりです。

• ガイドレールに付着したゴミや異物を定期的に取り除き、トラックをきれいな状態に保ちます。
• 3 か月ごとにワイヤー ロープの摩耗と張力を確認します。
• ベアリング、ローラー、チェーン、その他の可動部品には 6 か月ごとに注油してください。
• シールストリップを定期的に検査し、必要に応じて古くなったコンポーネントを交換します
• 手動バランステストを実行します。電源を切断し、ドアを半分持ち上げます。ドアは落ちたり上がったりせずに安定している必要があります

適切なメンテナンスは耐用年数を延ばし、予期せぬダウンタイムを減らすのに役立ちます。

7. 垂直リフト ドアの一般的な問題と解決策は何ですか?

複雑な障害の場合は、専門のサービス技術者に連絡して検査と修理を依頼する必要があります。

8. カスタマイズされた垂直リフト ドアのソリューションと見積もりを入手するにはどうすればよいですか?

Lynxcool は、以下を含む完全なプロジェクト サポートを提供します。

• 現場視察
• ソリューション設計
• 装置製造
• 設置と試運転
• アフターサービス

カスタマイズされた提案と見積もりを受け取るには、次の情報を提供してください。

• 扉開口部寸法（幅×高さ）
• 現場の写真または建築図面
• 動作条件（温度、清浄度要件など）
• 特別な要件（防爆設計、ステンレス鋼構造、統合制御システムなど）

Lynxcool の技術チームは、プロジェクトの要件を評価し、適切な垂直リフト ドア ソリューションを提供します。
